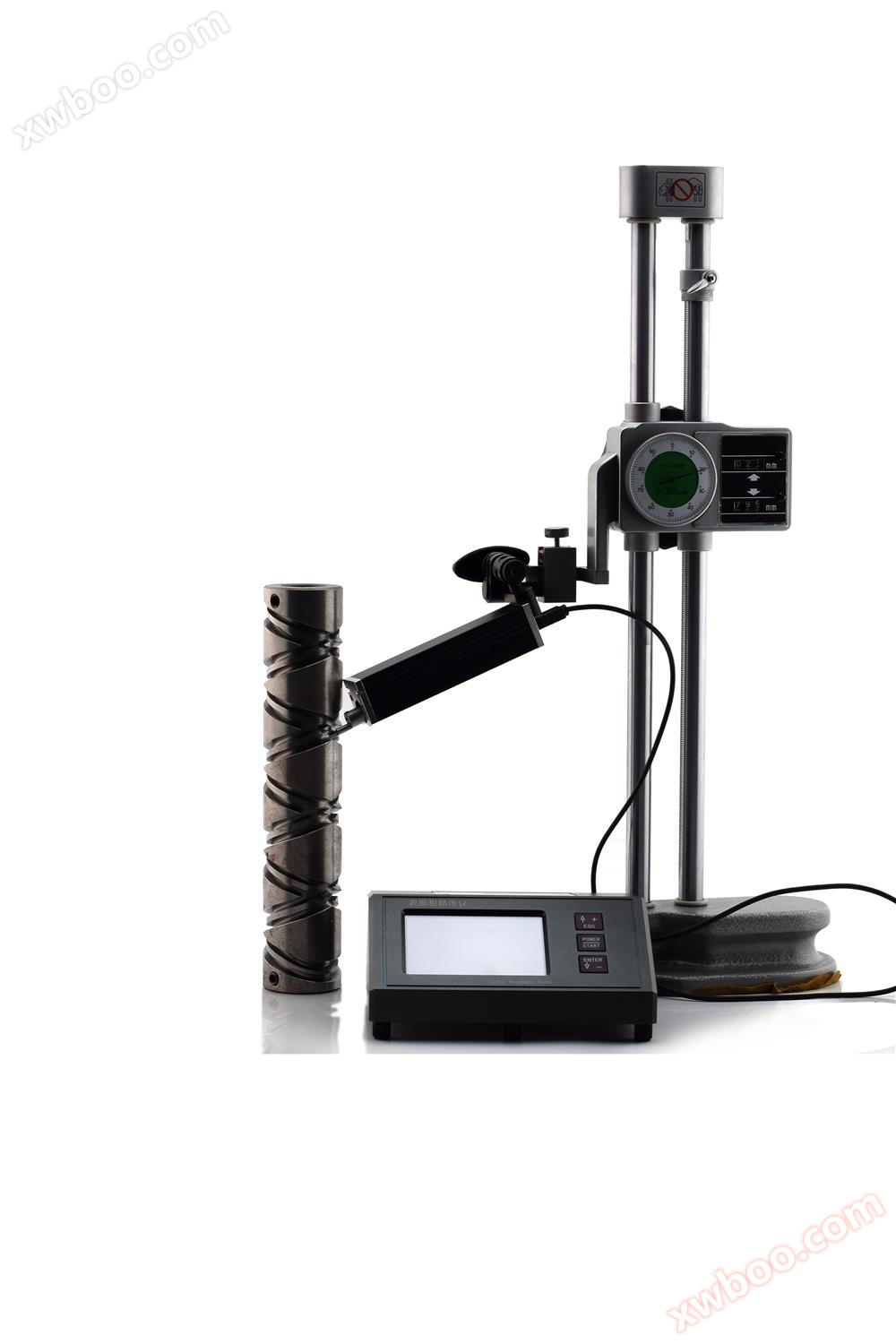

Rugosimètre - temps de Pékin tr2800 Split rugosimètre

nom

contenu

mesure

La portée

Axe Z (vertical)

640μm (-320μm ~ 320μm) / 25200μin (-12600μin ~ + 12600μin)

Axe X (horizontal)

17,5 mm (0,69 pouce)

Résolution

Axe Z

(verticalement)

0,002μm / ± 20μm

0,004μm / ± 40μm

0,008μm / ± 80μm

0,020μm / ± 160μm

0,040um / ± 320um

mesure

projet

paramètre

Ra Rz Rq Rt Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2

norme

Norme internationale iso4287; Norme américaine ANSI b46.1;

Norme allemande din4768; JIS b601 standard japonais

Graphique

Courbe de taux d'appui, rugosité Contour original, forme de filtre filtrée

Filtres

RC, PC-RC, Gauss, D-P

Longueur d'échantillonnage(lr)

0,25,0,8,2,5 mm

Longueur évaluée (dans)

Ln = lr × n n = 1 ~ 5

capteur

Principe de mesure

Inductance différentielle de déplacement

Stylet

Diamant naturel,Angle de cône 90, rayon de pointe de 5 μm

Mesure de force

Force de mesure du stylet:4mn; force de mesure de la tête de guidage: < 400mn

Tête de guidage

Carbure, rayon de direction de glissement40 mm

Vitesse de glisse

lr = 0,25, Vt = 0,135 mm/s lr = 0,8, Vt = 0. 5 mm/s

LR = 2,5, Vt = 1 mm / s retourne vt = 1 mm / s

Précision des valeurs indiquées

0,001μm

Erreur de valeur d'affichage

± (5NM + 0.1a) A: valeur standard du paramètre modèle ra de la multiligne

Répétabilité des valeurs indiquées (variabilité)

Pas plus grand que3%

Contour résiduel

Pas plus grand que0,010μm

Alimentation et tension de charge

3600mah batterie lithium - ion,

Dimensions hors tout de l'hôte

155 × 145 × 58 mm

Dimensions extérieures du conducteur

23 × 27 × 115 mm

Hauteur réglable du support

40 mm

poids

Environ1000g

Environnement de travail

Température:- 20 ℃ ~ 40 ℃ humidité: < 90% RH

Environnement de stockage et de transport

Température:- 40 ℃ ~ 60 ℃ humidité: < 90% RH

Accessoires optionnels

Table magnétique, bloc de connexion de table, règle de hauteur, bloc de connexion de règle de hauteur, capteur de surface, capteur de petit trou, capteur de rainure profonde, capteur de très petit trou, tige d'extension, tige de transfert, micro - imprimante,Plate - forme de mesure 200mm, plate - forme de mesure en marbre 300mm, logiciel de transfert de nombre, téléphone mobile app

TLe S100-normecapteur

Peut mesurer des pièces planes, des trous intérieurs et des axes. Exigences de mesure de la surface des pores internes: diamètre des pores >5mm， Profondeur du trou & lt; 15 mm.

TS110 - capteur de surface

Rayon de courbure mesurable supérieur àRugosité de surface d'une pièce incurvée concave - convexe de 3 mm,

Il est également possible de mesurer les surfaces planes et cylindriques appropriées, en coopération avec la plate - forme de mesure.

TS120 - capteur à très petit trou

Peut mesurer des pièces planes, de type colonne de passage de trou intérieur. Exigences de mesure de la surface des pores internes: diamètre des pores >2mm， Profondeur du trou < 9mm. Utiliser avec la plate - forme de mesure.

TS130Capteur de tranchée_Tête de guidage avant;TS160Capteur en forme de hache_Tête de guidage à l'arrière

Largeur de fente mesurable supérieure à2.5mm， Les tranchées dont la profondeur est inférieure à 3 mm;

Ou une hauteur inférieure àRugosité de surface des marches de 3 mm, peut également mesurer des surfaces planes, cylindriques, coopérer avec la plate - forme de mesure utilisée

TS131p - capteur de surface à fente étroite

Largeur de fente mesurable >1.5mm， Les tranchées dont la profondeur est < 7 mm; Ou la rugosité de surface des marches de hauteur < 10 mm; Il est également possible de mesurer le plan, le cylindre, en coopération avec la plate - forme de mesure.

TS131 - capteur de rainure profonde

Largeur de fente mesurable supérieure à2.5mm， Les tranchées dont la profondeur est inférieure à 10 mm; Ou la rugosité de surface des marches de moins de 10 mm de hauteur, peut également mesurer des surfaces planes, cylindriques, utilisées avec la plate - forme de mesure

TS132 capteur de surface à rainure profonde

Largeur de fente mesurable >2mm， Les tranchées dont la profondeur de rainure est < 13 mm; Ou la rugosité de surface des marches de hauteur < 15 mm; Il est également possible de mesurer le plan, le cylindre, en coopération avec la plate - forme de mesure.

TS133 capteur de rainure profonde

Mesurer la largeur de la fente >1.2mm， Les tranchées dont la profondeur de rainure est < 13 mm; Ou la rugosité de surface des marches de hauteur < 15 mm; Peut également mesurer le plan, en conjonction avec la plate - forme de mesure à utiliser.

Ts135 - capteur de rainure profonde 25mm

Largeur de fente mesurable >2mm， Profondeur de rainure <23Mm de tranchées; Ou hauteur <25Rugosité de surface des marches en mm; Il est également possible de mesurer le plan, le cylindre, en coopération avec la plate - forme de mesure.

TS55 - barre d'extension

Peut augmenter la profondeur du capteur à l'intérieur de la pièce, propice à la mesure des trous profonds;

La longueur de la racine unique est50mm， Jusqu'à 3 tiges peuvent être ajoutées,

Doit être utilisé avec la plate - forme de mesure.

TS90 - - - barre d'attelage - connexion directe

TS90a - barre d'attelage - raccord à ressort

Faire bouger latéralement le mécanisme de mesure pour effectuer la mesure
