Ht200ax jauge de niveau hydrostatique ordinaire

NégociableMise à jour sur09/22

Modèle

Nature du fabricant: producteurs

Catégorie de produit

Lieu d'origine

Consulter en ligne

Vue d'ensemble

Le ht200a1 est un compteur de niveau d'entrée spécialement conçu pour la mesure du niveau d'eau et d'huile. L'utilisation de l'acier inoxydable intégré étanchéité complète avec des pièces de capteur de pression piézorésistif en céramique de haute qualité importées, petite taille, forte capacité de résistance à la surcharge, bonne performance anticorrosion et haute stabilité. Domaines d'application: salle de pompage pour le traitement de l'eau et des eaux usées, puits collecteurs, bassins de réaction biochimique, bassins de décantation, bassins de stockage de boue; Lac, cours d'eau, réservoir, Canal ouvert, niveau de marée, etc.

Détails du produit

• compteurs intelligents entièrement numériques.
• avec une sortie de nœud de commutation à 4 limites, le domaine de contrôle peut être défini arbitrairement, chaque limite peut être définie dans
Réglage arbitraire dans la plage de mesure.
• La valeur du point de base peut être réglée arbitrairement (c'est - à - dire la valeur à afficher ou la variation du compteur lorsque l'émetteur est à zéro)
Altitude à laquelle l'expéditeur est installé).
• interface numérique série standard RS232 / RS485; Courant de type complètement isolé, sortie de tension.
• Conception de type pull - out, le mouvement d'instrument peut être retiré du boîtier pour faciliter l'entretien et le remplacement de l'instrument
• pour l'entrée de signal d'émetteur standard, l'instrument peut être ajusté passivement sur le site, facile à changer
Swap et mise en service sur site

Portée: 0 ~ 100 mètres
Précision: ± 0,25% FS
Stabilité à long terme: ± 0,15% FS / an
Coefficient de température: ± 0,1% f.s
Degré de protection: boîte de jonction et tête de montre: IP67
Sonde: ip68
Température: - 40 ~ 85 ℃
Humidité relative: 0 ~ 100%
Sortie analogique: 4 ~ 20ma en deux fils
Alimentation: 24VDC ± 10%
Nombre de points de contrôle: 4no (normalement ouvert) + 4nc (normalement fermé) contact sec
Indicateurs: limite supérieure supérieure, limite supérieure, limite inférieure, limite inférieure
Dimensions du transmetteur: 232×183×155 mm
Mode de connexion: m20 × 1,5 filetage externe

Illustration des accessoires	Modèles et paramètres	Remarques
	Capteur statique ht200ax avec boîtier d'affichage de sortie (boîte de jonction) Peut être utilisé indépendamment, sortie 4 ~ 20ma du niveau de liquide correspondant	La sonde: Matériel d'acier inoxydable 316L
	Ht200m affichage de contrôle de niveau de liquide sur site	Conception de boîtier ABS
	Sonde de niveau de liquide	Matériel 316L

Exigences d'installation
1. Lors de l'installation du transmetteur, vous devez d'abord déterminer la hauteur du récipient de réservoir et déterminer la position d'installation du transmetteur et la longueur d'entrée du câble de guidage d'air en fonction de la situation réelle sur le site, puis suspendre le transmetteur verticalement à la hauteur appropriée ou adopter une installation de type support, de sorte que le transmetteur quitte le fond d'une certaine hauteur pour empêcher la boue, la saleté d'obstruer la partie sensible à la pression. Le transmetteur doit être maintenu aussi loin que possible du tube chauffant ou de la source d'agitation.

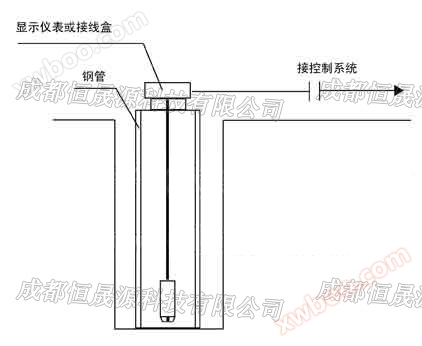

2. Dans l'eau stationnaire, telle que le puits profond, l'installation dans la piscine, généralement la partie de mesure directement dans l'eau pour la mesure, dans certaines conditions, la méthode de tuyau d'insertion ou de tuyau en PVC peut être utilisée, le diamètre intérieur du tube est d'environ ≈ 45 mm, la hauteur différente du tube fait plusieurs petits trous afin que l'eau puisse entrer librement dans le tube.

Comme le montre l'image ci - dessous:
