Débitmètre ultrasonique fixe DHTN - 100F

Haute précision de mesure: linéarité meilleure que 0,5%; Précision de répétabilité meilleure que 0,2%; Grande plage de mesure.

Type isolé RS485 double interface, distance de transmission au - dessus du kilomètre.

Les capteurs à ultrasons peuvent être installés de différentes manières.

A la fonction de juger les espèces de fluides en fonction de la vitesse du son du fluide.

Technologie brevetée à basse tension, multi - impulsions, émission équilibrée et réception.

Forte capacité anti - interférence, fonction de mémoire puissante, paramètre de réglage de la chute de puissance sans perte.

Plage de mesure: dn15 ~ 6000mm.

Précision de mesure: meilleure que 1%.

Répétabilité: meilleure que 0,2%.

Période de mesure: 500 ms (2 fois par seconde avec 128 ensembles de données acquis par période).

Affichage: 2 * 10 caractères chinois rétro - éclairé LCD peut afficher le débit instantané et positif, négatif, Net Accumulation.

Fonctionnement: 4 * 4 appuyez sur le clavier.

Entrée de signal: 3 entrées analogiques 4 ~ 20ma, peuvent entrer la température, le niveau de liquide, la pression.

Sortie de signal: 4 ~ 20 ma ou 0 ~ 20 ma; impédance 0 ~ 1K, précision 0,1%.

1 sortie RS485 isolée.

Oct isolé par 1 voie.

1 sortie de relais.

Puissance de fonctionnement: 220V ou 85 ~ 264vac ou 24VDC isolé.

Distance de transmission: 20 mètres à 500 mètres.

Tube: acier, acier inoxydable, fonte, PVC、 Cuivre, aluminium, tuyaux de ciment, etc. tous les tuyaux étanches permettent d'avoir un revêtement.

Température: machine principale: - 30 ℃ ~ 80 ℃.

Capteur de débit: - 40 ℃ ~ 160 ℃.

Humidité: unité principale: 85% HR.

Capteur de débit: travail immergeable, profondeur d'eau 3 mètres.

Protocoles de communication: Protocole Modbus, Protocole m - bus.

Turbidité: 10 000 ppm et faible teneur en bulles.

Flux: mesure bidirectionnelle inverse positive et peut mesurer le débit net ou la chaleur.

Débit maximal: 64 M / S (résolution du débit 0001 M / s).

Degré de protection: capteur ip68; Hôte ip65.

I. instructions d'installation

L'installation du débitmètre à ultrasons de la série DHTN - 100F est la plus simple et la plus pratique de toutes les installations de débitmètres, il suffit de sélectionner un point de mesure approprié, d'entrer les paramètres de la tuyauterie au point de mesure dans le débitmètre, puis de fixer le capteur sur la tuyauterie.
1. La température, la pression du point d'installation doivent être dans la plage où le capteur peut fonctionner.
2. Considérez pleinement l'état de l'incrustation de la paroi intérieure du tube: essayez de choisir un tuyau sans incrustation pour l'installation, si cela ne peut pas être satisfait, l'incrustation peut être considérée comme une doublure pour une meilleure précision de mesure
3. Les deux capteurs doivent être montés dans la direction horizontale du plan de l'arbre du tuyau et dans une position horizontale de l'axe; Installation dans une plage de 45 degrés pour empêcher des phénomènes tels que des tubes mécontents dans la partie supérieure, des bulles d'air ou des précipitations dans la partie inférieure d'affecter les mesures normales du capteur. Si l'installation n'est pas symétrique horizontalement en raison de contraintes d'espace sur le lieu d'installation, le capteur peut être installé verticalement ou obliquement dans des conditions garantissant l'absence de bulles dans la partie supérieure du tube.

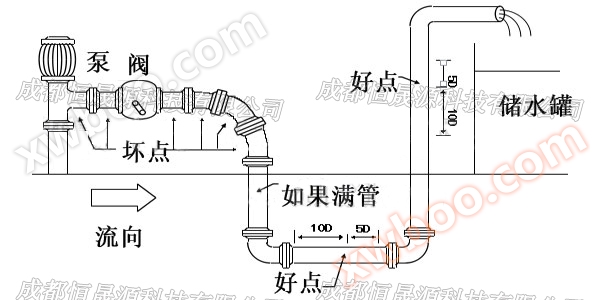

Exemple de diagramme du point de montage du capteur:

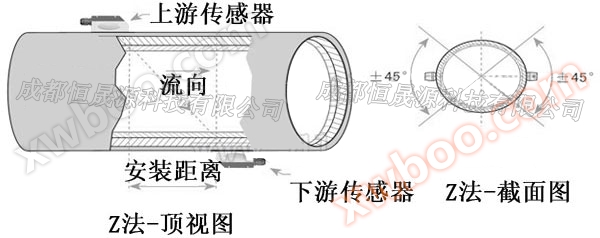

II. Méthode d'installation commune: C'est la méthode V, la méthode Z, la méthode N et la méthode W (voir le schéma d'installation pour plus de détails)

En général, le diamètre du tube d'installation dans la gamme dn15 - 200mm peut être préféré par la méthode V, lorsque la méthode V ne peut pas mesurer le signal ou la qualité du signal est mauvaise, la méthode Z peut être choisie, le diamètre du tube au - dessus de dn200mm ou la mesure du tube en fonte doit être préférée par la méthode Z. Les méthodes N et w sont des méthodes moins utilisées et conviennent aux installations de tuyaux fins jusqu'à dn50mm. Voici le schéma d'installation des méthodes Z et V

Iii. Distance d'installation du capteur:L'espacement de montage des capteurs à clip externe est fonction de la distance du bord le plus interne des deux capteurs (voir schéma de montage), l'espacement étant calculé en regardant d'abord les chiffres affichés par la fenêtre M25, après avoir entré les paramètres souhaités dans le menu, et en installant les capteurs avec ces données.

Iv. Précautions:

1. Lors de l'installation, vous devez nettoyer la zone du tuyau où vous souhaitez installer le capteur afin qu'il révèle le lustre original du métal.
2. La ligne blindée du câble de signal ultrasonique peut être suspendue sans connexion, ne court - circuitez pas avec les pôles positifs et négatifs (lignes rouges et bleues).
3. Le capteur doit être rempli avec de la colle d'étanchéité (coupleur) Une fois qu'il est bien branché pour empêcher l'entrée d'eau.
4. Une fois que le capteur a rempli le couvercle d'étanchéité avec un bon couvercle, le fil de blindage du capteur dans le trou de fil doit être bien vissé et verrouillé pour empêcher l'entrée d'eau.
5. Lors de l'arrimage du capteur, la pince (bande d'acier inoxydable) doit être fixée à la partie centrale du capteur, de sorte qu'elle soit uniformément sollicitée et ne glisse pas facilement.
6. La partie de contact du capteur avec le tuyau doit être recouverte d'un coupleur suffisant pour empêcher l'entrée d'air, de poussière ou de rouille, ce qui affecte la transmission du signal ultrasonore.
