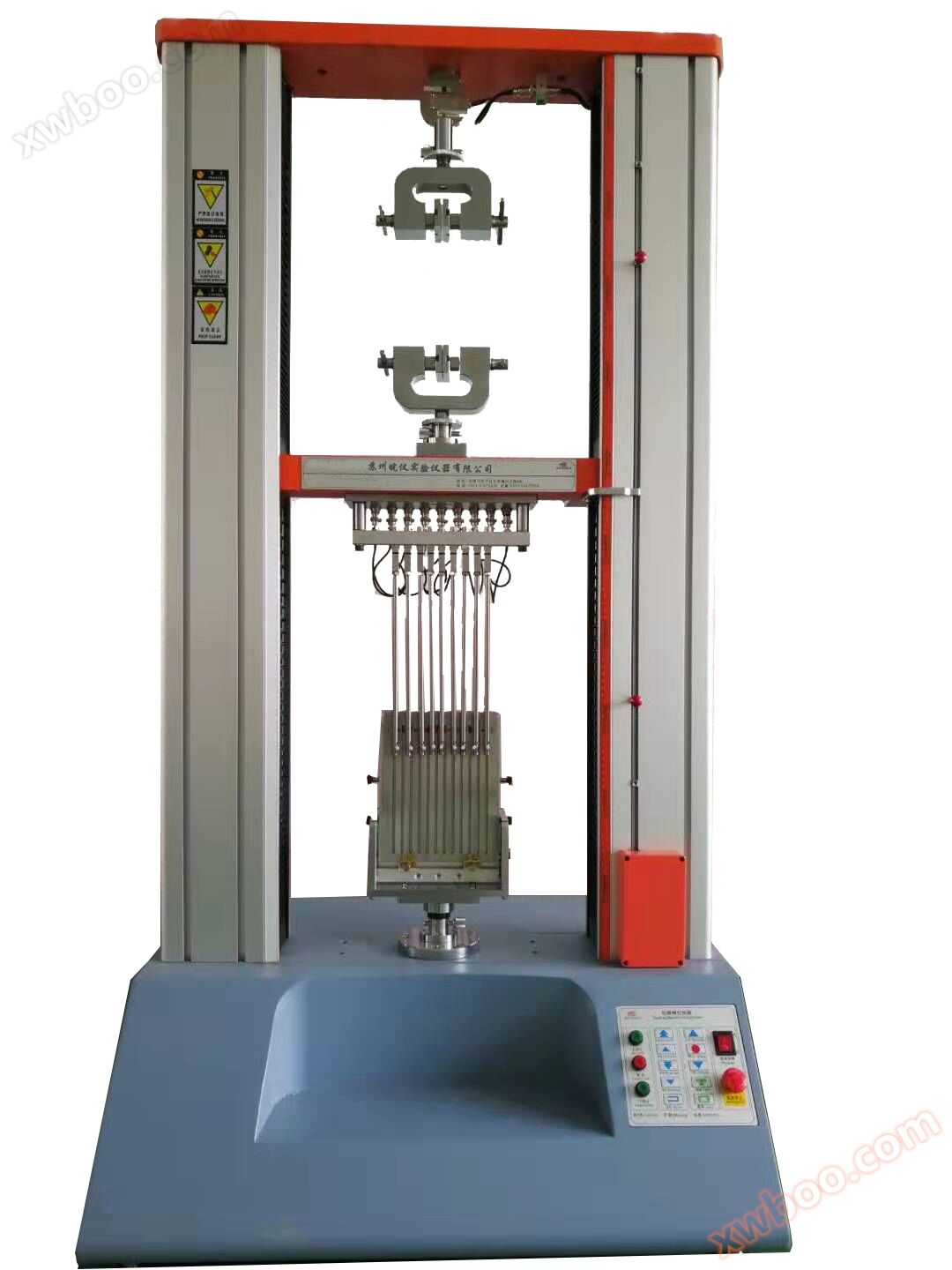

Machine d'essai de traction photovoltaïque verticale wy - 2000s

NégociableMise à jour sur10/15

Modèle

Nature du fabricant: producteurs

Catégorie de produit

Lieu d'origine

Consulter en ligne

Vue d'ensemble

Vue d'ensemble de la machine d'essai de traction photovoltaïque verticale: wy - 2000S machine d'essai de traction photovoltaïque verticale dans le processus d'essai de la série utilise une force numérique complète, un double contrôle en boucle fermée de déplacement, un système d'entraînement servo importé, une transmission à tige à billes de précision, un capteur de haute précision et un système de mesure et de contrôle de nouvelle génération, garantissant efficacement la précision de mesure et la stabilité du produit

Détails du produit

Photovoltaïque verticalMachine d'essai de tractionRésumé:
Machine d'essai de traction photovoltaïque verticale wy - 2000sDigitalisation complète lors des tests en sérieLa puissance、DéplacementDouble contrôle en boucle ferméeIl utilise un système d'entraînement servo importé, une transmission à tige à billes de précision, un capteur de haute précision et un système de mesure et de contrôle de nouvelle génération pour garantir efficacement la précision de mesure et la stabilité des produits.

Cette machine d'essai peut être utilisée pour détecter les produits métalliques, non métalliquesStretch、Résistant à la compression、Décapage、Déchiré、Résistant à la flexion、Trois points anti - pliage、Anti - cisaillement、Top breakPropriétés physiques égales. Les tests et le traitement des données peuvent être effectués conformément aux normes GB, ISO, JIS, ASTM, DIN et à de nombreuses autres normes fournies par l'utilisateur.
Cette machine d'essai est largement utilisée dans l'analyse de l'inspection des matériaux dans les modules photovoltaïques, les feuilles de batterie, les panneaux arrière, les bandes de soudure et autres matériaux métalliques, les matériaux non métalliques, les accessoires de motorisation, les produits en caoutchouc et en plastique, les produits électroniques, l'énergie photovoltaïque, Les matériaux d'emballage et d'autres industries. Les données de test sont précises et les performances stables, ce qui en fait un instrument expérimental idéal pour les laboratoires d'entreprise, les universités et les universités, les unités de recherche scientifique, etc.
Paramètres de la machine d'essai de traction photovoltaïque verticalePour:
1, charge maximale: 500n;
2, poids de charge facultatif: 50n / 200n / 500n / 1000n / 5000n;
3, précision de mesure: 0,5 classe;
Gamme de mesure de charge: 0,5% - 100% FS;
5, limite d'erreur admissible pour la valeur d'affichage de la force d'essai: ± 0,5% de la valeur indiquée;
Résolution de la valeur d'affichage de la force d'essai: 1 / ± 500 000 de la force d'essai maximale;
Plage de mesure de déformation: 0,2% - 100% FS;
8, limite d'erreur de valeur d'affichage de déformation: à ± 0,50% de la valeur d'affichage;
9, résolution de déformation: 1 / 10000 de la déformation maximale
10, limite d'erreur de la valeur indiquée de déplacement: ± 0,5% de la valeur indiquée;
11, résolution de déplacement: 0,1 µm
12, gamme de réglage de vitesse de contrôle de force: 0,01 - 10% FS / s;
13, précision de contrôle de vitesse de contrôle de force: dans ± 1% de la valeur de consigne;
14, plage de réglage de la vitesse de déformation: 0,02 - 5% FS / s;
15, précision de contrôle de vitesse de déformation: ± 1% de la valeur de consigne;
16, plage de réglage de la vitesse de déplacement: 0,5 - 500mm / min
17, précision de contrôle de vitesse de déplacement: ± 1,0% de la valeur de consigne;
18, largeur effective d'essai: 400mm (avant et arrière non limité)
19, distance effective de l'espace d'étirement: 1000mm (lorsque vous n'installez pas le dispositif de test)
20, dimensions extérieures de l'unité principale (l × W × h): 760 × 465 × 1530 (mm)
21, puissance d'utilisation: monophasé 220V 50hz 1kw
22, poids de la table: environ 200 kg;
Machine d'essai de traction photovoltaïque verticaleCaractéristiques:
1. Technologie avancée d'intégration de puce, système d'amplification d'acquisition de données conçu professionnellement, avec des avantages tels que l'intégration élevée, la stabilité et la fiabilité, l'utilisation facile. Le logiciel de contrôle permet la recherche automatiqueRésistance à la traction、Force de flexion、Résistance à la soumission、Résistance à la rupture, module d'élasticité、Taux d'extensionEtc. données de détection,Formule ouverte ModifierPeut calculer automatiquement la force, la contrainte, le déplacement, la déformation et d'autres résultats de données pour n'importe quel point du processus d'essai. Le contrôle du processus d'essai et le traitement des données répondent aux exigences des normes nationales correspondantes pour les matériaux métalliques et non métalliques.
2, méthode de contrôle:La vitesse définie, le déplacement de positionnement, le poids de charge défini, le taux d'augmentation de charge défini, la contrainte définie, le taux d'augmentation de la contrainte définie, la contrainte définie, le taux d'augmentation de la contrainte définie et d'autres moyens de contrôle sont facultatifs;
3, zéro automatique: après le début de l'essai, le système de mesure est automatiquement mis à zéro;
4, changement automatique de vitesse: selon la taille de la charge automatiquement commuté à la gamme appropriée pour assurer la précision des données de mesure;
Disque automatique: données d'essai et conditions d'essai disque automatique pour éviter la perte de données causée par l'oubli du disque;
6, essai de lot: pour l'échantillon du même paramètre, après un réglage, un lot d'essai peut être terminé après;
7, mode d'affichage: les données et les courbes sont affichées dynamiquement avec le processus d'essai;
8, traversée de la courbe: une fois l'essai terminé, la courbe peut être réanalysée, utilisez la souris pour trouver les données correspondantes à chaque point de la courbe d'essai;
9, sélection de courbe: les courbes telles que contrainte - déformation, force - déplacement, force - temps, déplacement - temps peuvent être sélectionnées pour l'affichage et l'impression;
10, unité de commutation: unités de force: (G, kg, N, LB), unités de contrainte: (kg / mm2, N / mm2, MPa, lbf / in2) unités de déplacement: (M, MM, in)
11, rapport d'essai: le rapport d'essai peut être programmé et imprimé dans le format requis par l'utilisateur, et le fichier Excel peut être exporté;
Protection de sécurité: lorsque plus de 2 à 10% de la charge maximale, la protection de sécurité, la protection contre les temps d'arrêt de surcharge et la protection des limites sont automatiquement réalisées;
13, peut détecter automatiquement, calculer l'indicateur de propriétés mécaniques de l'échantillon d'essai, peut également intervenir manuellement dans le processus d'analyse, selon les exigences de la norme pertinente pour apporter des corrections aux résultats d'analyse automatisés afin d'améliorer la précision des données;
Machine d'essai de traction photovoltaïque verticaleAccessoires standard:
1, capteur de charge:États - Unis mkcellsÉlément de charge de haute précision, 500n un;
2, système d'induction de déplacement: haute précisionCodeur optoélectroniqueEnsemble de Codeurs de déplacement inductif complet;
Carte de capture de données: th2000 64 bits carte mère de contrôle de mesure en boucle fermée une carte;
4, logiciel de test: th2101 anglais / chinois simplifié / traditionnel système de contrôle de mesure 3 - en - 1 ensemble;
5, système d'alimentation: TaiwanServomoteurs AC et systèmes de commandeUn ensemble;
6, système de transmission:Italie haitecBoîte de réduction et Taiwan TBI tige à billes de précision ensemble;
7, appareil de test: un ensemble de pinces de test de pelage à 180 ° de la Feuille de batterie;
Ensemble de pinces de test de pelage de panneau arrière EVA;
Ensemble de fixations d'essai de tension de bande de soudure
(Remarque: d'autres pinces de test peuvent être sélectionnées en fonction de la demande)
